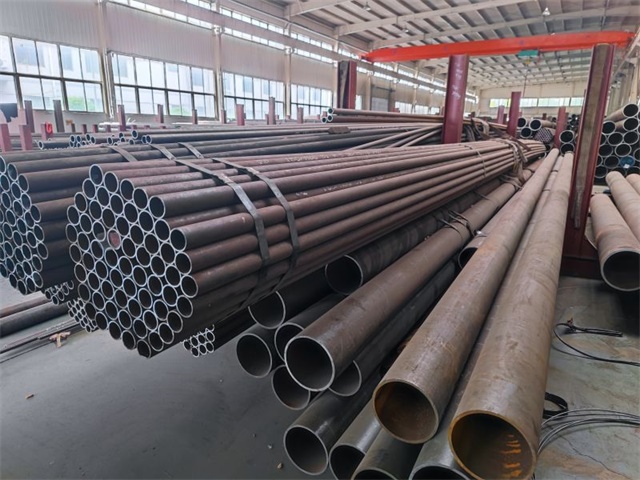

無錫20G高壓無縫管規格表及技術指南
20G(GB/T 5310標準)是中國鍋爐用碳素結構鋼無縫鋼管的代表材質，具有高溫強度高、抗氧化性好、焊接性能優異等特點，廣泛應用于電站鍋爐、壓力容器、熱交換器等高壓設備。以下是無錫地區20G高壓無縫管的典型規格、技術參數及采購建議：
一、無錫20G高壓無縫管常用規格
1. 標準規格范圍
| 外徑（D） | 壁厚（S） | 理論重量（kg/m） | 適用壓力 | 典型應用 |
|---|---|---|---|---|
| Φ25~Φ89mm | 2.5~10mm | 1.39~16.21 | ≤10MPa | 鍋爐省煤器、過熱器小口徑管束 |
| Φ108~Φ219mm | 6~20mm | 15.09~102.05 | 10~25MPa | 鍋爐水冷壁、再熱器管排 |
| Φ273~Φ426mm | 8~30mm | 52.79~309.52 | ≥25MPa | 主蒸汽管道、高壓加熱器 |
注：無錫企業(如華菱錫鋼、寶銀特鋼)可提供非標定制(如Φ32×3mm、Φ159×12mm)，交貨周期約15~20天。
2. 典型規格示例
| 規格 | 執行標準 | 交貨狀態 | 力學性能 | 化學成分（%） |
|---|---|---|---|---|
| Φ60×5mm | GB/T 5310 | 正火 | 抗拉強度≥410MPa，屈服≥245MPa | C: 0.17~0.24, Mn: 0.35~0.65 |
| Φ133×8mm | GB/T 5310 | 正火+回火 | 沖擊韌性AKV≥27J（20℃） | Si: 0.17~0.37, S≤0.035 |
| Φ219×12mm | GB/T 5310 | 調質 | 硬度HB≤179 | P≤0.035, Cr≤0.15 |
二、技術參數與質量要求
1. 關鍵性能指標
| 指標 | 要求說明 | 無錫企業典型值 |
|---|---|---|
| 高溫強度 | 450℃時屈服強度≥225MPa（滿足GB/T 5310-2017附錄A要求） | 450℃屈服強度235MPa |
| 抗氧化性 | 600℃/100h氧化增重≤1.5g/m2（優于ASTM A210標準） | 600℃氧化增重1.2g/m2 |
| 無損檢測 | 100%超聲波探傷（UT）符合GB/T 5777-2019 U2級，渦流探傷（ET）符合GB/T 7735-2016 | 缺陷當量≤Φ1.2mm |
| 尺寸精度 | 外徑公差±1%D，壁厚公差±10%S（較普通管精度提升30%） | 外徑公差±0.8%D，壁厚公差±8%S |
2. 特殊工藝要求
正火處理：910~940℃保溫后空冷，細化晶粒(晶粒度≥6級)。
水壓試驗：試驗壓力≥1.5倍設計壓力(如Φ108×6mm管，試驗壓力≥22.5MPa)。
金相組織：鐵素體+珠光體，帶狀組織≤2級(按GB/T 13299評定)。
三、無錫20G高壓無縫管供應商推薦
| 企業名稱 | 核心優勢 | 典型產品 | 服務領域 |
|---|---|---|---|
| 華菱錫鋼 | 鍋爐管市占率35%，通過ASME S/U認證，服務哈電、東電 | Φ219×12mm 20G主蒸汽管道 | 電站鍋爐、核電 |
| 寶銀特鋼 | 軍工級熱處理工藝，NADCAP認證，服務中廣核、中核集團 | Φ32×3mm 20G核電加熱器管 | 核電、化工壓力容器 |
| 銀環精密 | 小口徑管冷拔精度H9級，服務上海電氣、東方鍋爐 | Φ60×5mm 20G省煤器管 | 鍋爐省煤器、過熱器 |
| 江陰華潤制管 | 性價比高，交貨周期短（非標管15天），服務中小鍋爐廠 | Φ133×8mm 20G水冷壁管 | 工業鍋爐、余熱鍋爐 |
四、采購建議與避坑指南
1. 選型關鍵點
壓力匹配：根據設計壓力選擇壁厚(如10MPa工況建議壁厚≥6mm)。
溫度適配：長期工作溫度≤450℃(超溫需改用12Cr1MoVG等合金鋼)。
介質兼容：含硫/氯介質需增加內壁防腐涂層(如無錫寶銀特鋼提供環氧樹脂涂層服務)。
2. 質量控制要點
材質驗證：要求供應商提供光譜分析報告(重點檢測C、S、P含量)。
探傷報告：確認UT/ET檢測結果，避免夾層、裂紋等缺陷。
金相復檢：隨機抽樣檢測晶粒度、帶狀組織(第三方機構如SGS可提供服務)。
3. 成本優化策略
批量采購：?jiǎn)未斡唵巍?0噸可享3%~5%折扣(如華菱錫鋼Φ219×12mm管，50噸價約6200元/噸，30噸價6400元/噸)。
余料利用：與供應商協商回收切割余料(如Φ273×20mm管切割后剩余Φ273×10mm短管，可折價10%~15%)。
物流優化：選擇無錫本地供應商可節省運費(江浙滬地區運費約80~120元/噸，較北方產地低40%)。
4. 避坑提醒
材質摻假：警惕低價“20G管”實為Q235B冒充(可通過硬度測試初步鑒別：20G硬度HB≤179，Q235B硬度HB≥137)。
壁厚虛標：使用超聲波測厚儀抽檢(重點檢測管端、管中、管尾)。
交期延誤：簽訂合同時明確違約金條款(如延期1天扣款0.5%貨款)。
五、應用案例
華能玉環電廠
采用無錫華菱錫鋼Φ273×25mm 20G主蒸汽管道，設計壓力25.4MPa，溫度540℃，運行5年無泄漏。
中廣核防城港核電站
使用無錫寶銀特鋼Φ32×3mm 20G核電加熱器管，通過10萬小時高溫壽命試驗(550℃)。
寶鋼湛江鋼鐵余熱鍋爐
采購無錫銀環精密Φ108×6mm 20G水冷壁管，配合表面滲鋁處理，抗高溫腐蝕壽命提升2倍。
總結
無錫20G高壓無縫管以高精度、高可靠性、快速交付為核心競爭力，服務全球能源裝備制造需求。采購方需根據工作壓力、溫度、介質嚴格選型，并通過材質驗證、探傷檢測、金相復檢確保質量。同時，優先選擇具備ASME、NADCAP認證的頭部企業或細分領域隱形冠軍，以平衡成本與風險。
